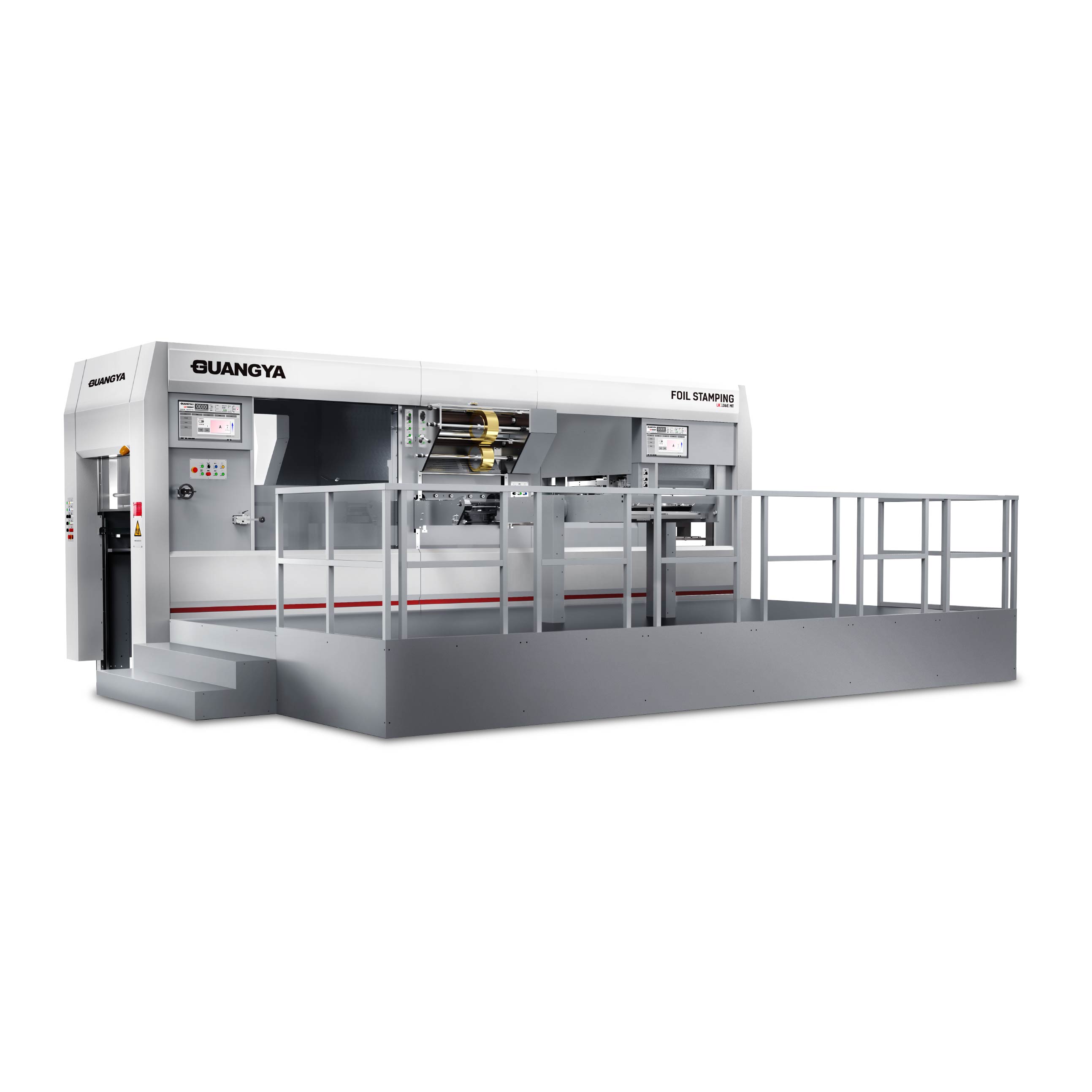

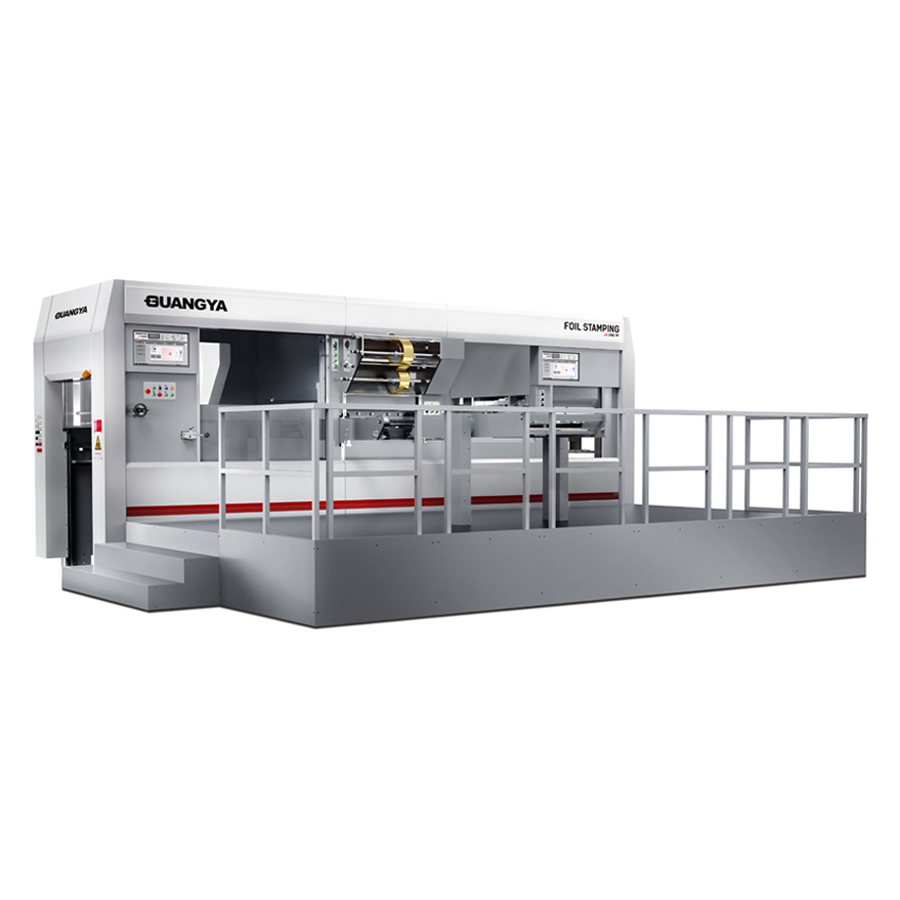

LK 106EMT 自动烫金模切机

LK 106EMT 自动烫金模切机

LK 106EMT 自动烫金模切机
概览 视频 下载

产品特点

LK 106EMT全自动烫金模切机是LK E系列新一代产品,在广亚公司多年生产自动烫金、模切机经验累积及国内外同行业主要生产厂家同类产品分析基础上,结合广大客户建议而开发的。

它主要用于包装装潢行业中纸盒、纸箱、商标的模切、压痕、烫金、压花等工艺流程,尤其适合各类高档、精美的印刷品,如烟盒、酒盒、礼品盒、小家电盒以及化妆品盒等的压花、压痕作业,使印刷品呈现立体、精致、美观的效果。

本机采用全自动化生产流程,从送料、模切到收纸均可实现自动化操作。本机配备自动检测系统、故障显示功能,具有高切割力与高套准精度等特性。主传动系统配置有气动离合器与制动装置,保证机器运行稳定。此外,机器上还设置了许多光电开关和安全装置,以最大限度地降低操作人员受到伤害和机器损坏的风险。


技术参数

技术参数

LK106EMT

适用材料

卡纸

80-2000 g/㎡

瓦楞纸

≤4mm

塑料

Acoordingly

纸张尺寸

最大纸张尺寸

1060 X 760 mm

最小纸张尺寸

400 X 340 mm

最大模切尺寸

1060 X 746 mm

最大烫金尺寸

1060 X 746 mm

最大凹凸尺寸

1060 X 746 mm

工作能力

最大模切速度

8000 s/h

最大烫金速度

7200 s/h

最大工作压力

350 t

工作精度

± 0.1 mm

烫金能力

可控温度

20 - 200 °C

加热温区

12

放箔轴

3 L, 2 T

最大铝箔直径

220 mm

纸堆高度

最大输纸高度

1400 mm

最大收纸高度

1300 mm

动力供应

主电机功率

15 kW

电热板功率

2 kW each zone

总功率

65 kW

气源要求

0.6 Mpa, 0.37 m³/min

机器尺寸

机器长度

7400 mm

机器宽度

5820 mm

机器高度

2800 mm

机器重量

26 t

*纸堆高度统一为带托盘。

*L代表纵向,T代表横向。


主要特点

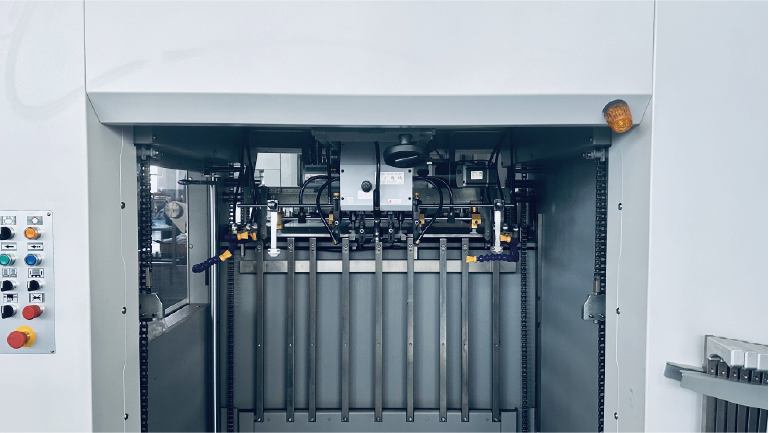

不停机飞达

• 进口不停机高速飞达

• 飞达头防撞保护

• 飞达电动调节

• “SMART”——一键启动功能,飞达自动就位

• 同步带传动,保证走纸精度

• 纸堆托盘左右移动功能

• 可调节送纸侧鼓风机

• 预堆纸功能、不停机送纸功能

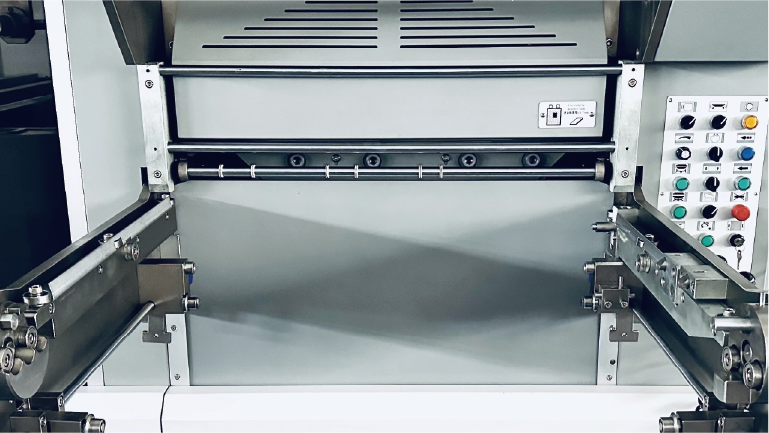

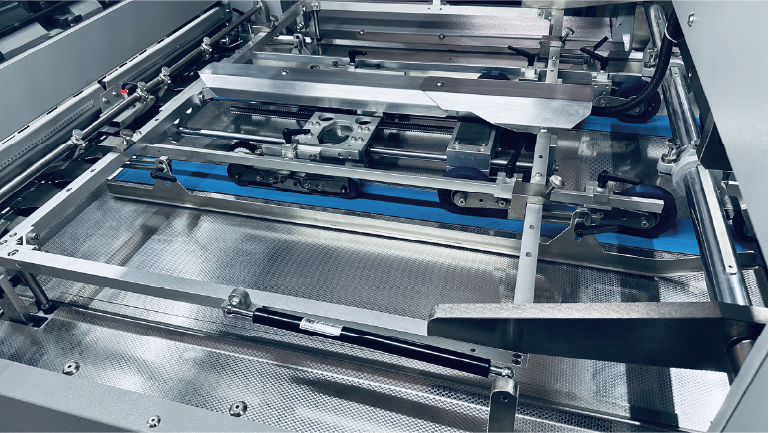

输纸台

• 进口皮带

• 皮带自动张紧,无需调节

• 电动前规

• 推拉一体集成侧规

• 进口防静电花纹不锈钢板

• 超声波双张检测器

• “SMART”——一键启动功能,输纸压轮自动就位

主机部

• 电动压力调节功

• 自动保压、退压功能

• 进口间歇机构和同步带传动,保证运行精度

板框/蜂窝板预装台

板框和底板

• 框板和底板双向一键锁定装置

• 机架与主机定位锁定功能,确保操作精度

• 框板、下垫板防跌落保护功能

• 一体式下垫板,快速更换工作

• 德国进口钢板

• 具有中心定位功能的快速锁定框架

• 底板微调功能

主机结构

• 主机采用独特创新设计,材质经过特殊处理

• 极高的强度、韧性和使用寿命

• 能承受更大的工作压力和工作速度

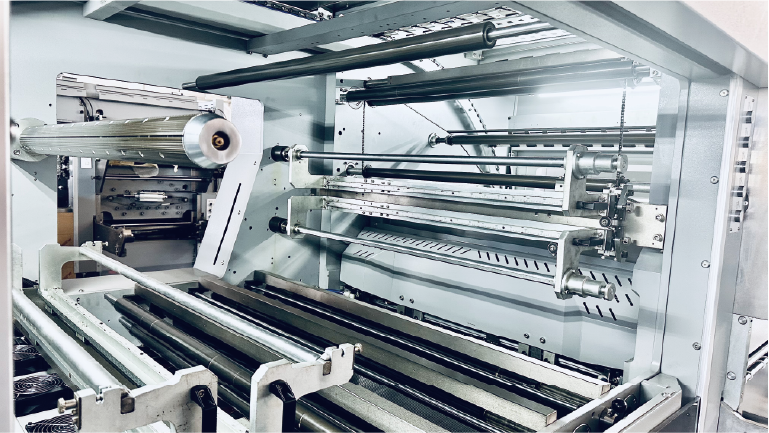

烫金部

• 独家创新烫金结构

• 带有 3 个纵向箔轴和 2 个横向箔轴

• 12个独立温区,避免间隙温差

• 独立温控,高效节能

• 温区预热功能,节省时间

• 烫印记忆功能,储存操作配方,减少准备时间

• 超大操作空间,降低劳动强度

• 纵向箔设有电动送箔系统,大大节省时间,提高工作效率

• 气胀轴装置,多用途,适合大面积铝箔

• 全息烫金(可选)

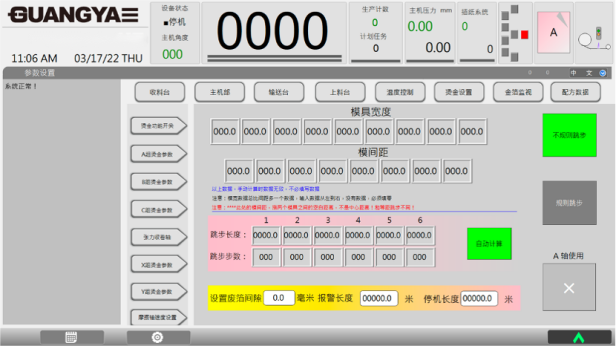

铝箔跳步系统

• 自主研发、独立系统

• 自动铝箔跳步计算功能、铝箔跳步优化功能

• 最多可自动计算6组不同间距的不规则铝箔跳步

断箔检测系统

• 屏幕操作,简单易用

• 检测灵敏,减少铝箔和纸张的浪费

• 独立开关

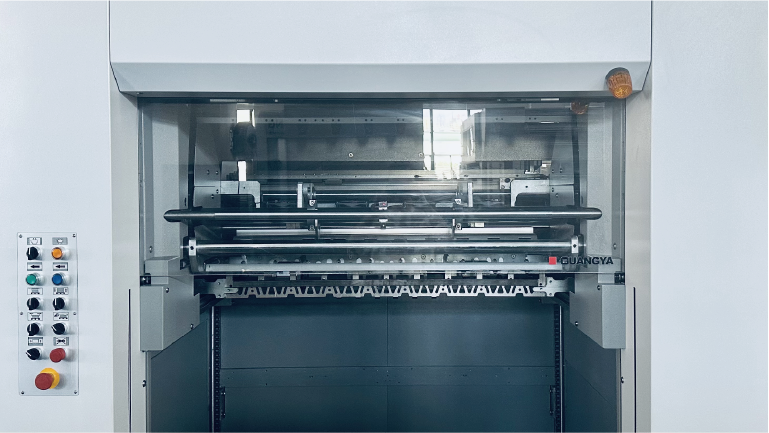

收纸部


• 电动不停机收纸功能

• 不停机取样功能

• 伺服控制制动刷,具有电动调节功能(长度和角度)

• 后齐纸微调装置

• 插标机

• 安全光幕

• “SMART”——一键启动功能,收纸自动就位

• 送纸风扇系统。可单独调节;无级变速。

• 自动间歇润滑系统


控制系统

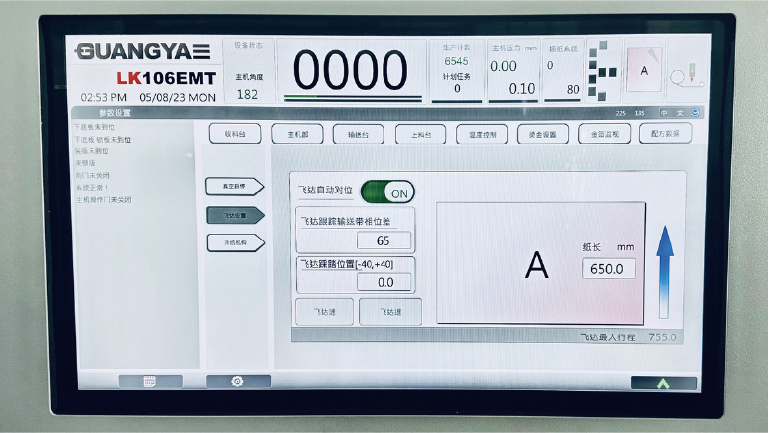

操作系统

• 24英寸工控大尺寸真彩触摸电容屏

• 操作简单,功能可视化

• 自动熄屏功能,环保节能

• 生产运行监控、数据统计功能。

• 进口运动控制系统,Ethercat实时工业总线结构

电器系统

• 电气系统模块化设计

• 进口电器,品质保证

• 远程模块,维护快捷方便

• 电气柜大容量空气循环过滤系统

• 电柜空调(可选)


*欲了解更多详情,请咨询您的销售顾问
