产品特点

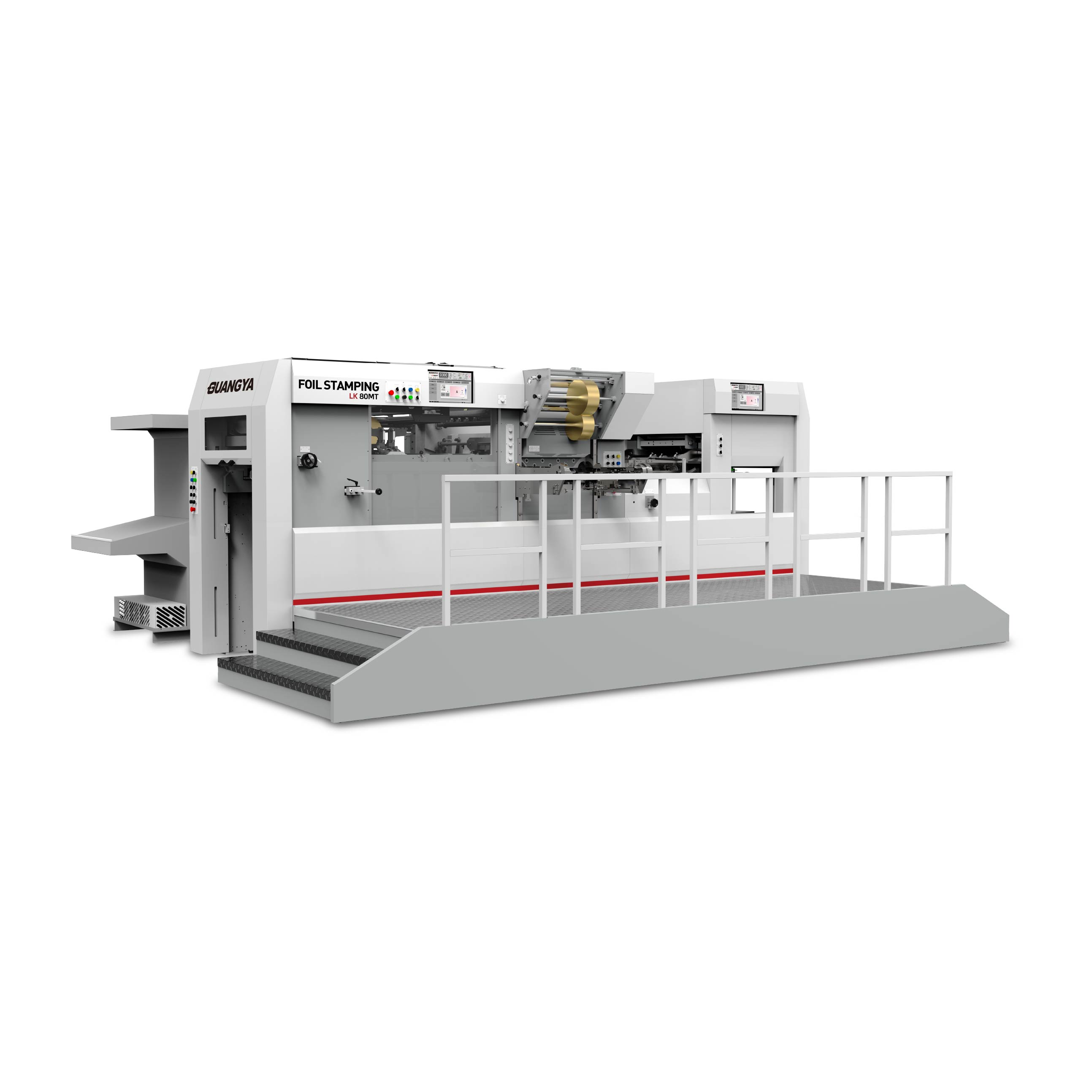

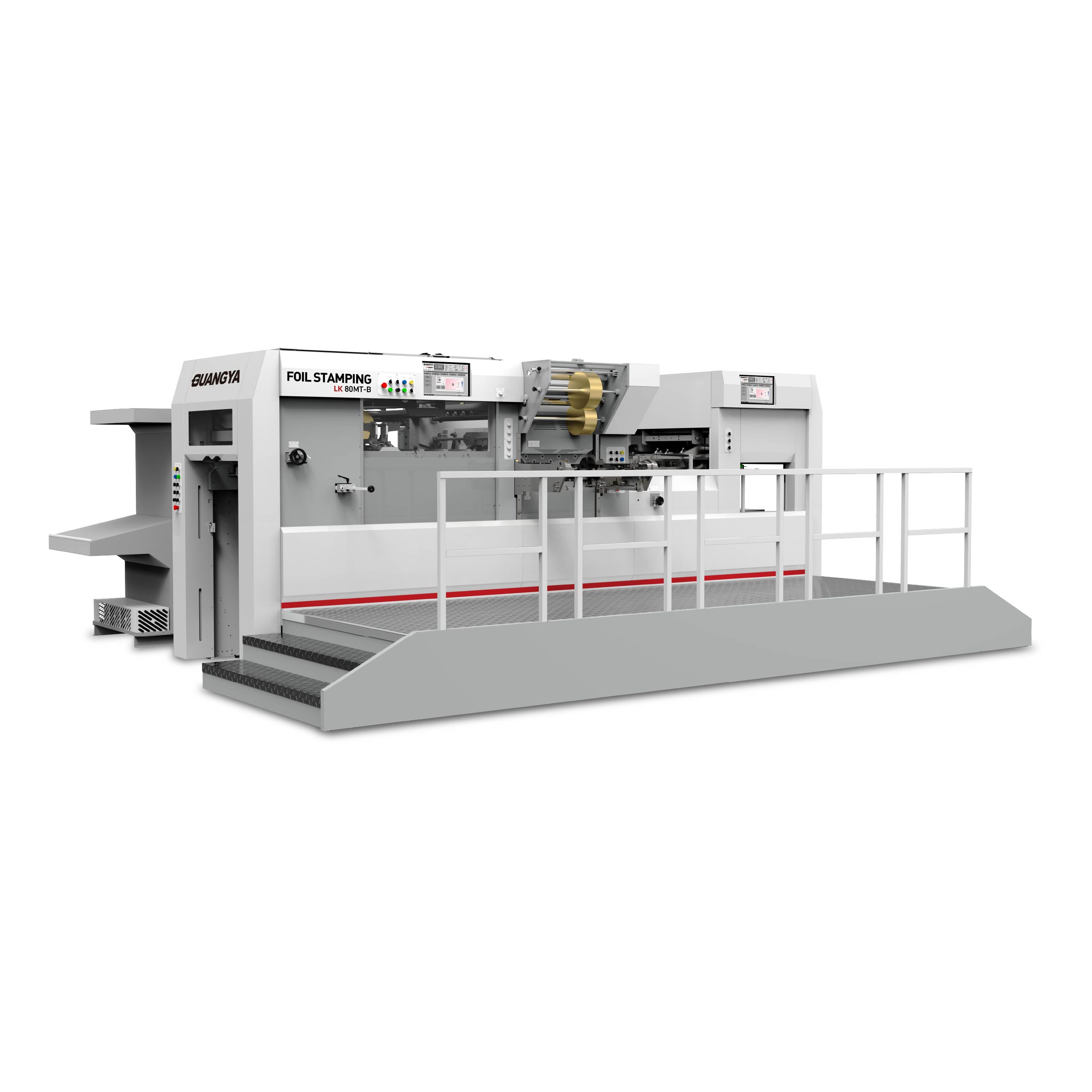

LK 80MT-B 自动烫金模切机是LK系列的新一代产品,经由广亚公司根据自身多年的生产经验并结合对国内外同行业主要制造商同类产品的深入理解,同时采纳了众多客户建议后精心研发而成。
本设备主要用于包装行业,可对纸盒、纸箱、商标进行模切、压痕、烫金、压花等操作,尤其适用于各类高档、精美印刷品,如烟盒、酒盒、礼品盒等以及小家电盒、化妆品盒等进行压花、压痕处理,生产出立体感强、精致美观的印刷品。
*短小批量灵活生产。
*快速锁版框架装置,调试时间缩短50%。
*具有从输送到模切的中心对齐功能。
*伺服电机自动调压系统,精度更高,更方便。
*无纸时自动减压,延长模具使用寿命。
*不停机采样功能,提高工作效率。
技术参数
技术参数 |
LK80MT |
|
适用材料 |
卡纸 |
90-2000 g/㎡ |
瓦楞纸 |
≤4mm |
|
塑料 |
Acoordingly |
|
纸张尺寸 |
最大纸张尺寸 |
800 X 620 mm |
最小纸张尺寸 |
360 X 290 mm |
|
最大模切尺寸 |
790 X 610 mm |
|
最大烫金尺寸 |
790 X 610 mm |
|
最大凹凸尺寸 |
790 X 610 mm |
|
板框尺寸 |
830 X 630 mm |
|
工作能力 |
最大模切速度 |
8000 s/h |
最大烫金速度 |
6500 s/h |
|
最大工作压力 |
200 t |
|
工作精度 |
± 0.1 mm |
|
烫金能力 |
可控温度 |
20 - 200 °C |
加热温区 |
6 |
|
放箔轴 |
3L 2T |
|
最大铝箔直径 |
250 mm |
|
纸堆高度 |
最大输纸高度 |
1280 mm |
最大收纸高度 |
1070 mm |
|
动力供应 |
主电机功率 |
7.5 kW |
电热板功率 |
2 kW each zone |
|
总功率 |
40 kW |
|
气源要求 |
0.6 Mpa, 0.37 M³/min |
|
机器尺寸 |
机器长度 |
6590 mm |
机器宽度 |
3895 mm |
|
机器高度 |
2395 mm |
|
机器重量 |
17 t |
|
*纸堆高度统一为带托盘。 |
||
*L代表纵向,T代表横向。 |
主要特点
不停机飞达
• 进口不停机高速飞达
• 飞达头防撞保护
• 飞达电动调节
• 同步带传动,保证走纸精度
• 纸堆托盘左右移动功能
• 可调节送纸侧鼓风机
• 预堆纸功能、不停机送纸功能
输纸台
• 进口皮带
• 皮带自动张紧,无需调节
• 电动前规
• 推拉一体集成侧规
• 进口防静电花纹不锈钢板
• 超声波双张检测器(选配)
主机部
• 电动压力调节功能
• 自动保压、退压功能
• 进口间歇机构和同步带传动,保证运行精度
• 板框预装台(选配)
板框和底板
• 框板和底板双向一键锁定装置
• 机架与主机定位锁定功能,确保操作精度
• 框板、下垫板防跌落保护功能
• 一体式下垫板,快速更换工作
• 德国进口钢板
• 具有中心定位功能的快速锁定框架
• 底板微调功能
主机结构
• 主机采用独特创新设计,材质经过特殊处理
• 极高的强度、韧性和使用寿命
• 能承受更大的工作压力和工作速度
烫金部
• 独家创新烫金结构
• 带有 3 个纵向烫金轴和 2 个横向烫金轴
• 6个独立温区,避免间隙温差
• 独立温控,高效节能
• 温区预热功能,节省时间
• 烫印记忆功能,储存操作配方,减少准备时间
• 全息烫金(可选)
烫金系统
铝箔跳步系统
• 自主研发、独立系统
• 自动铝箔跳步计算功能、铝箔跳步优化功能
• 最多可自动计算6组不同间距的不规则铝箔跳步
断箔检测系统
• 屏幕操作,简单易用
• 检测灵敏,减少铝箔和纸张的浪费
• 独立开关

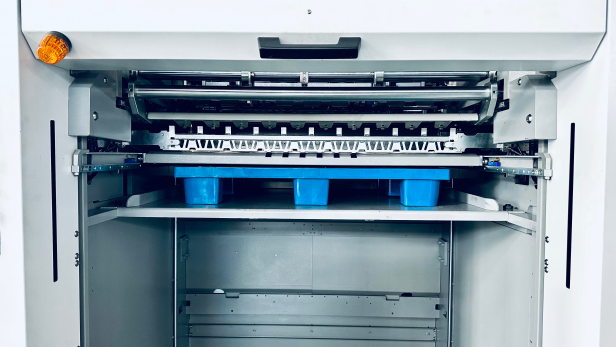

收纸部
• 不停机取样功能
• 伺服控制制动刷,具有电动调节功能(长度和角度)
• 后齐纸微调装置
• 插标机(选配)
• 安全光幕(选配)
• 送纸风扇系统。可单独调节;无级变速。
• 自动间歇润滑系统
控制系统
操作系统
• 24英寸工控大尺寸真彩触摸电容屏
• 操作简单,功能可视化
• 自动熄屏功能,环保节能
• 生产运行监控、数据统计功能。
• 进口运动控制系统,Ethercat实时工业总线结构
电器系统
• 电气系统模块化设计
• 进口电器,品质保证
• 远程模块,维护快捷方便
• 电柜空调(选配)
*欲了解更多详情,请咨询您的销售顾问
