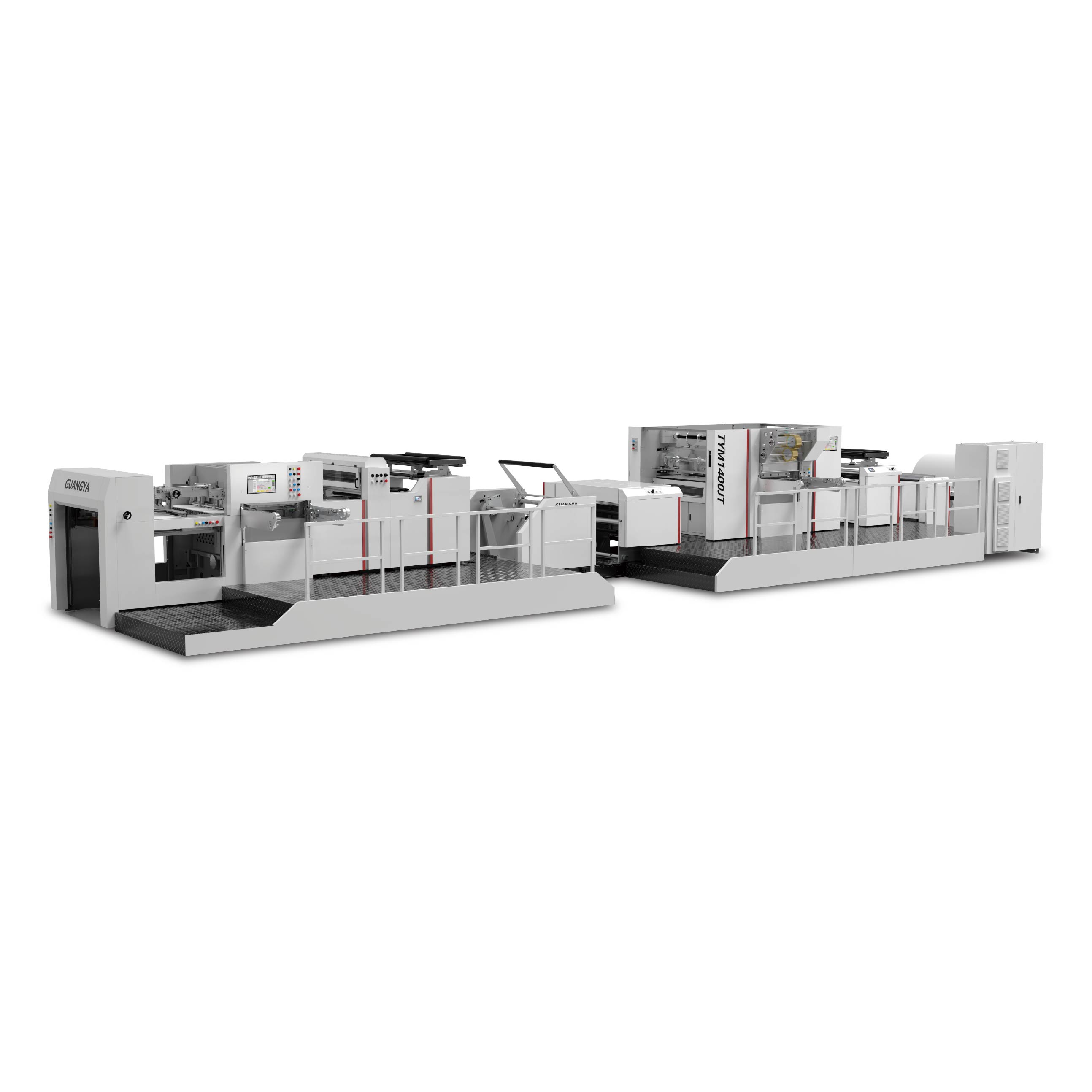

TYM1400JTM 双工位全自动卷筒纸烫金模切一体机

TYM1400JTM 双工位全自动卷筒纸烫金模切一体机

TYM1400JTM 双工位全自动卷筒纸烫金模切一体机为我司自主研发的最新产品,专用于实现印刷后需进行覆膜的卷筒材料的自动烫金工艺。 该机器的双工位设计,大大提高了生产效率,节省了时间和成本。在一次走纸的过程中,它可以同时实现烫金和模切的组合。
概览 视频 下载

产品特点

TYM1400JTM 双工位全自动卷筒纸烫金模切一体机为我司自主研发的最新产品,专用于实现印刷后需进行覆膜的卷筒材料的自动烫金工艺。该设备具备广泛的适用性,可满足多种产品的生产需求,包括纸盒、纸杯、标签、卡纸压凸、手提纸袋以及纸盖等。

该机器的双工位设计,大大提高了生产效率,节省了时间和成本。在一次走纸的过程中,它可以同时实现烫金和模切的组合。

借助先进的树脂砂铸造工艺,本设备主机及机架的稳定性得以确保。核心部件采用进口PLC控制系统,使得设备运行更为精确和可靠。主电机则采用交流变频调速器进行控制,实现主传动的平稳运行。此外,主传动系统配备了空气离合器制动装置,进一步提高机器制动的平稳性和可靠性,从而确保整个系统的稳定性和可靠性。

该设备运用高精度彩色光电自动追踪检测及伺服电机自动定位系统。设备配备了送料机自动纠偏设备,具备调节便捷、定位精度高、送料平稳、张力均匀、结构紧凑、自动化程度高、操作简便、性能稳定等特性,因此在实际应用中广泛应用。


技术参数

技术参数

TYM1400

TYM1400JT

适用材料

卡纸

80-400 g/㎡

80-400 g/㎡

塑料

Acoordingly

Acoordingly

纸张尺寸

最大卷纸直径

1400 mm

1400 mm

最大送卷长度

750 mm

750 mm

最大平面尺寸

1400 X 750 mm

1400 X 750 mm

收纸堆高度

1100 mm

/

工作能力

最大模切速度

9000 s/h

/

最大烫金速度

/

8000 s/h

最大工作压力

350 t

350 t

工作精度

± 0.1 mm

± 0.1 mm

烫金能力

可控温度

/

20 - 200 °C

加热温区

/

12

放箔轴

/

3L 2T

最大铝箔直径

/

220 mm

动力供应

主电机功率

15 kW

15 kW

电热板功率

/

2 kW each

总功率

30 kW

70 kW

气源要求

0.6 Mpa, 0.37 M3/min

0.6 Mpa, 0.37 M3/min

机器尺寸

机器长度

8450 mm

11670 mm

机器宽度

4410 mm

4675 mm

机器高度

2060 mm

2330 mm

机器重量

23 t

26 t



主要特点

送料部

• 液压装纸

• 配备气涨轴

• 进口气动离合器,确保机器高低速运转时制动灵敏

• 超声波检测系统

• 双刹车系统,确保送料平稳

• 具有纠偏功能,确保工作精度

• 具有物料连接功能,大大提高工作效率。

偏差修正系统

• 二次高精度纠偏,极大保证运行精度

• 卷筒存储及张力保证功能

主机部

• 电动压力调节功能

• 板框一键锁紧装置

烫金

• 12个独立温区,避免间隙温差

• 独立温控,高效节能

• 温区预热功能,节省时间

• 操作方便,降低劳动强度

• 全息烫金(可选)

铝箔跳步

• 自主研发、专属系统

• 自动箔步进计算功能、箔步进优化功能

• 最多可自动计算6组不同间距的不规则铝箔跳步

料部

• 液压卸纸

• 配备气涨轴

• 伺服收卷

• 超声波检测系统

• 滚压功能

控制系统

• 工控彩色触摸屏

• 操作简单,功能可视化

• 自动熄屏功能,环保节能

• 生产运行监控、数据统计功能。

电器系统

• 电气系统模块化设计

• 进口电器,品质保证

• 远程模块,维护快捷方便

• 电气柜空气循环过滤系统


*欲了解更多详情,请咨询您的销售顾问
