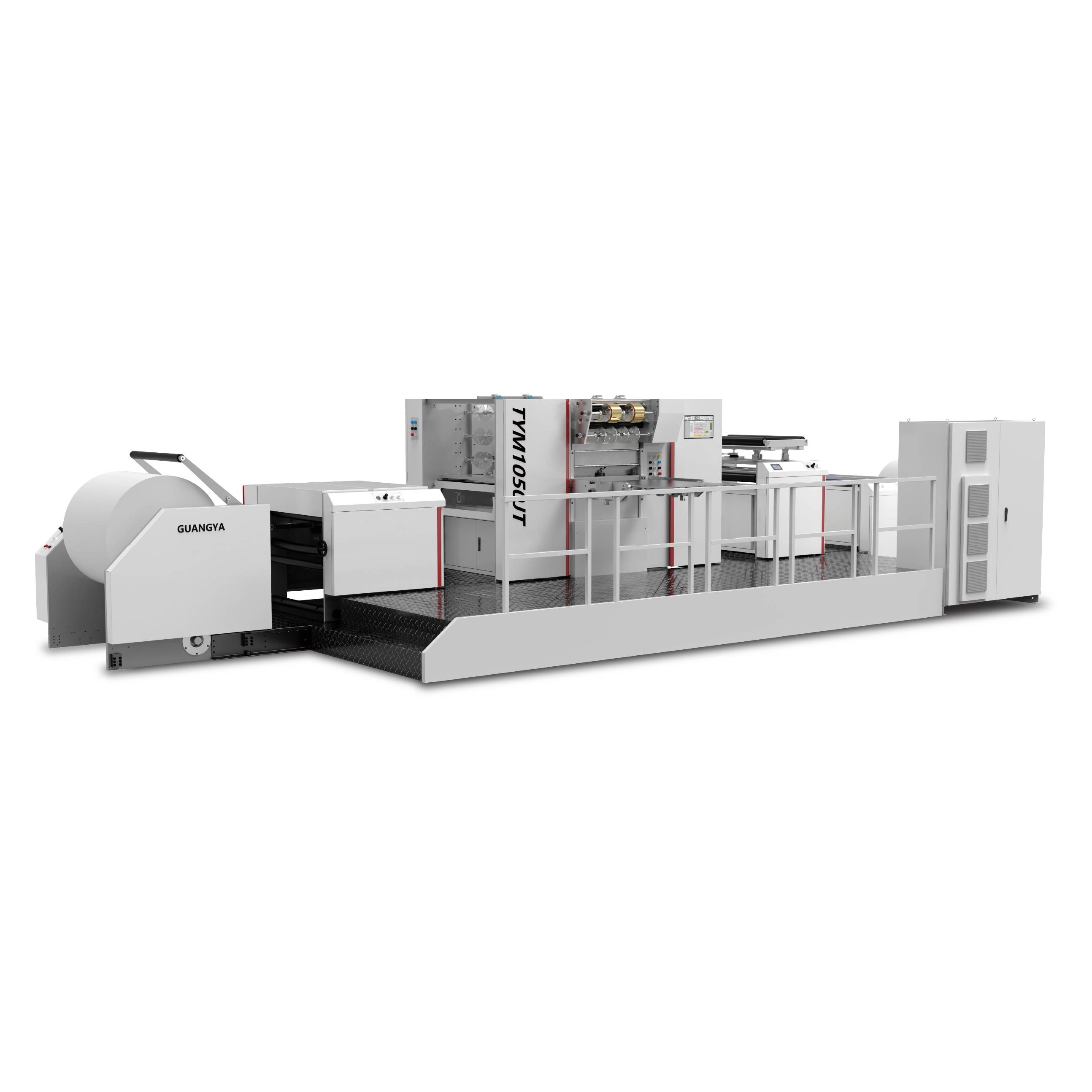

TYM 1050JT 全自动卷筒纸烫金机
产品特点
TYM 1050JT型全自动卷筒纸烫金模切机系我司研发之最新产品，主要用于印刷后需覆膜之卷筒材料之自动烫金模切工艺。本设备可适用于多种产品的生产，包括纸盒、纸杯、标签、卡纸压凸、手提纸袋以及纸盖等等。
通过采用先进的树脂砂铸造工艺，确保了主机及机架的稳定性。主要部件采用日本三菱PLC控制，使机器的运作更加精准和可靠。主电机采用交流变频调速器进行控制，实现了主传动的平稳运行。此外，主传动系统还采用了空气离合器制动装置，使机器的制动更加平稳可靠，从而确保了整个系统的稳定性和可靠性。
该设备采用高精度彩色光电自动跟踪检测以及伺服电机自动定位系统。同时，物料可实现自动上料，并配备了送料机自动纠偏设备。其长度调节方便，定位精度高，送料平稳，张力均匀，结构紧凑，自动化程度高，操作方便，性能稳定等特点使得该设备在实际应用中得到了广泛应用。
技术参数
|
技术参数 |
TYM 1050JT |
|
|
适用材料 |
卡纸 |
80-400 g/㎡ |
|
无纺布 |
/ |
|
|
塑料 |
Acoordingly |
|
|
纸张尺寸 |
最大卷纸直径 |
1400 mm |
|
最大送卷长度 |
750 mm |
|
|
最大平面尺寸 |
1050 X 750 mm |
|
|
工作能力 |
最大工作速度 |
8000 s/h |
|
最大工作压力 |
350 t |
|
|
工作精度 |
± 0.1 mm |
|
|
烫金能力 |
可控温度 |
20 - 200 °C |
|
加热温区 |
12 |
|
|
放箔轴 |
3L 2T |
|
|
最大铝箔直径 |
220 mm |
|
|
动力供应 |
主电机功率 |
11 kW |
|
电热板功率 |
2 kW each |
|
|
总功率 |
66 kW |
|
|
气源要求 |
0.6 Mpa, 0.37 m³/min |
|
|
机器尺寸 |
机器长度 |
11455 mm |
|
机器宽度 |
3865 mm |
|
|
机器高度 |
2300 mm |
|
|
机器重量 |
18 t |
|
|
*L代表纵向，T代表横向。 |
||
主要特点
送料部
• 液压装纸
• 配备气涨轴
• 进口气动离合器，确保机器高低速运转时制动灵敏
• 超声波检测系统
• 双刹车系统，确保送料平稳
• 具有纠偏功能，确保工作精度
• 具有物料连接功能，大大提高工作效率。
偏差修正系统
• 二次高精度纠偏，极大保证运行精度
• 卷筒存储及张力保证功能
主机部
• 电动压力调节功能
• 板框一键锁紧装置
烫金
• 12个独立温区，避免间隙温差
• 独立温控，高效节能
• 温区预热功能，节省时间
• 操作方便，降低劳动强度
• 全息烫金（可选）
铝箔跳步
• 自主研发、专属系统
• 自动箔步进计算功能、箔步进优化功能
• 最多可自动计算6组不同间距的不规则铝箔跳步
收料部
• 液压卸纸
• 配备气涨轴
• 伺服收卷
• 超声波检测系统
• 滚压功能
控制系统
• 工控彩色触摸屏
• 操作简单，功能可视化
• 自动熄屏功能，环保节能
• 生产运行监控、数据统计功能。
电器系统
• 电气系统模块化设计
• 进口电器，品质保证
• 远程模块，维护快捷方便
• 电气柜空气循环过滤系统
*欲了解更多详情，请咨询您的销售顾问
